電動機、變頻器和電源的接線方法圖解
主電路接線就是將變頻器與電源及電動機連接。步驟如下：
(1)打開變頻器的前蓋板。
(2)按圖所示接線。

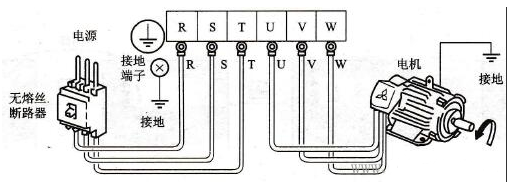

電動機、變頻器和電源的接線圖
注：電動機為0.5~1.5 kW的三相異步電動機
東莞電機小編特別提示：電源線必須接R、S、T，絕對不能接U、V、W，否則會燒壞變頻器。
標簽: 三相異步電動機 電動機 東莞電機 接線
