由三相異步電機的轉速公式n=(1–S)60f1/p可知，改變異步電機磁極對數P，可實現電機調速。

變極調速

        在電源頻率f1不變的條件下，改變電機的極對數p，電機的同步轉速n1，就會變化，極對數增加一倍，同步轉速就降低一半，電機的轉速也幾乎下降一半，從而實現轉速的調節。

        要改變電機的極數，當然可以在定子鐵心槽內嵌放兩套不同極數的三相繞組，從制造的角度看，這種方法很不經濟。通常是利用改變定子繞組接法來改變極數，這種電機稱為多速電機。

1變極原理

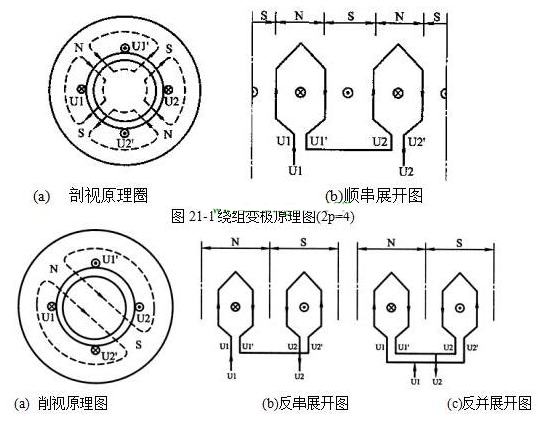

        下面以4極變2極為例，說明定子繞組的變極原理。圖畫出了4極電機U相繞組的兩個線圈，每個線圈代表U相繞組的一半，稱為半相繞組。兩個半相繞組順向串聯(頭尾相接)時，根據線圈中的電流方向，可以看出定子繞組產生4極磁場，即2p=4，磁場方向如圖中的虛線或圖中的×、⊙所示。
