三相交流異步電動機啟動時電流較大，一般是額定電流的5～7倍。故對于功率較大的電機，應采取降壓?jiǎn)?dòng)方式，以降低啟動電流。Y-△降壓?jiǎn)?dòng)是常用的方法之一。

　　啟動時，定子繞組首先接成星形，待轉速上升至接近額定轉速時，再將定子繞組的接線換成三角形，電機便進入全電壓正常運行轉態。

　　圖為繼電器-接觸器實現的Y-△降壓控制電路。它是根據啟動過程中的時間變化，利用時間繼電器來控制Y-△的轉換的。

　　具體控制要求：合上電源刀開關，按下啟動按鈕SB2后，電機以星形連接起動，開始轉動5s后，KM3斷電，KM2閉合，星形起動結束，電機以三角形連接投入運行。

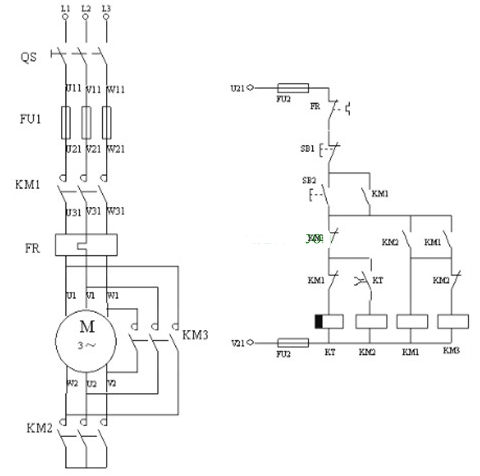

圖 三相異步電動機Y-△轉換控制的繼電器線路
