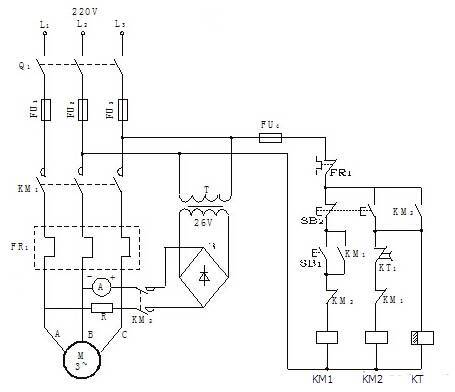

東莞電機上圖是時間繼電器控制的交流電動機能耗制動控制線路圖。

　　三相異步電動機的能耗制動是在電動機定子繞組交流電源被切斷后，在定于兩相繞組間加進直流電源，產生一個恒定磁場，利用慣性轉動的轉子切割其磁力線所產生的轉子電流在磁場中受力，從而產生制動力矩使電動機快速地停車。

　　在東莞電機上圖中，控制線路中，SB1用于起動，SB2用于制動，KM2為制動用接觸器。若在電動機正在運行時，按下SB2，KM1斷電，切除交流運行電源。制動接觸器KM2及時間繼電器KT1得電，KM2得電自鎖使直流電接入主回路進行能耗制，KT1得電開始計時。當速度接近零時，延時時間到，KT1的延時動斷觸點打開，KM2失電，主回路中KM2主觸點打開，切斷直流電源，制動結束。
