東莞電機星三角啟動電路工作過程

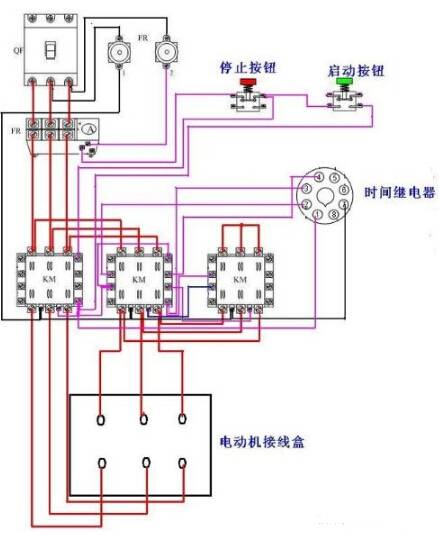

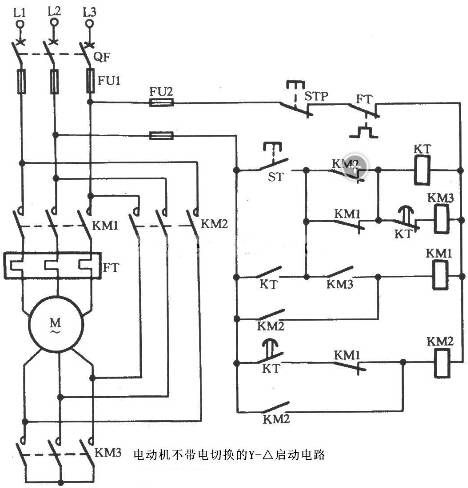

上圖是東莞電機星三角期待能夠（Y－△啟動）的電路圖，U1－U2、V2－V2、Wl－W2是電機M的三相繞組。如果將U2、V2和W2在接線盒內短接，則電機被接成星形；如果將U1和W2、V1和U2、W1和V2分別短接，則電機被接成三角形。
按下啟動按鈕SB2，接觸器KM3和時間繼電器的線圈得電，KM3的主觸點閉合，將東莞電機的三相繞組接成星形；KM3的輔助觸點(常開)KM3－3同時閉合使接觸器KM2動作，電機進入星形啟動狀態，KM2的輔助觸點KM2－1閉合，使電路維持在啟動狀態。待電機轉速達到一定程度時，時間繼電器KT延時時間到。其延時觸點(常閉)斷開，接觸器KM3線圈失電．主觸點斷開，輔助觸點(常例)KM3－1閉臺。接觸器KMl得電工作．電機進入三角運行狀態。這里時間繼電器的延時時間應通過試驗調整在5～15秒之間。
按下停止按鈕，或者東莞電機出現異常過電流使熱繼電器FH動作時，電機均會停止運行。電機停運時綠燈HG點亮；啟動過程中黃燈HY點亮；運行過程則紅燈HR點亮。電流表PA和電壓表PV用于電機運行參數的測量。
熱繼電器的調整．應根據負載輕重和運行電流的大小，在熱態(熱繼電器接入電路，并經過啟動電流的預熱)實地進行。觀察電流表的讀數．按照讀數的1.2倍整定其電流調整鈕。東莞電機出現1.2倍的異常電流時．熱繼電器會在20分鐘內動作。如果電機運行電流是隨負載不斷變化的，則整定值可按較大電流值計算選取．但最大不能超過電機額定電流的1.2倍。
