直接升降頻電路又稱自換流周波變流電路（圖1），首要用于交流電動機的傳動和專用的固態頻率變換器中。

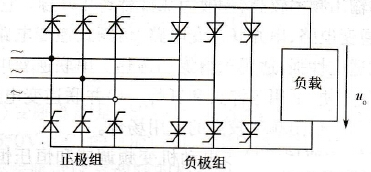

圖1    直接升降頻電路

        在圖1所示的電路中，將一切的晶閘管換成可關斷晶閘管或別的自關斷元件，即可構成自換流周波變流電路。它的輸出頻率可在從零到遠大于輸入頻率的規模中接連地改變。輸出電壓能夠按正弦規則進行調制，輸出電壓質量較高。因?yàn)闆](méi)有選用中心直流儲能環節，全部設備的體積能夠做得較小，功率也較高。這種電路有必要選用自關斷元件或附加強迫換流電路，控制電路也比較復雜。
