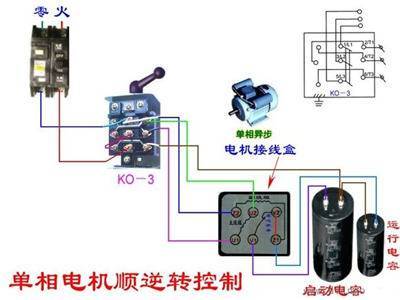

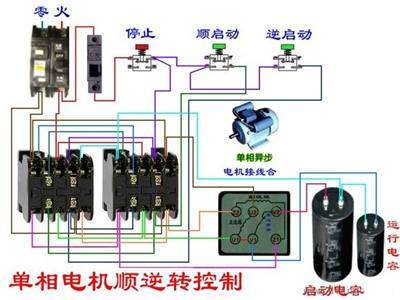

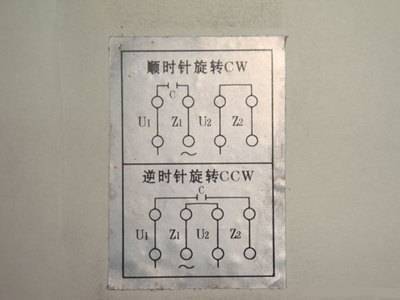

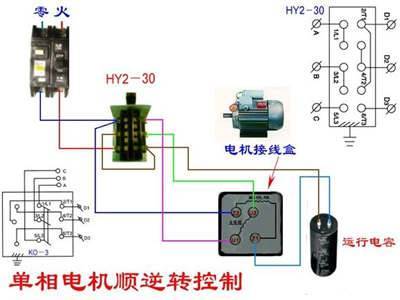

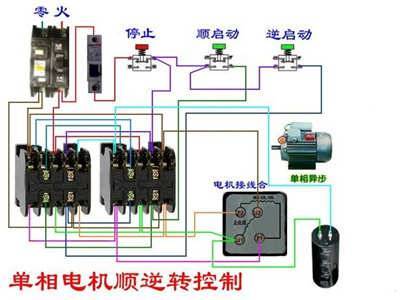

圖解單相電機正反轉原理
東莞電機廠圖解單相電機正反轉原理

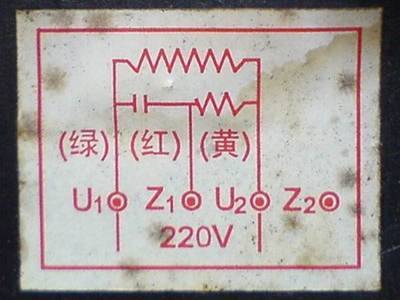

單相電容電機有兩個繞組，即啟動繞組和運行繞組。兩個繞組在空間上相差90度。在啟動繞組上串聯了一個容量較大的電容器，當運行繞組和啟動繞組通過單相交流電時，由于電容器作用使啟動繞組中的電流在時間上比運行繞組的電流超前90度角，先到達最大值。在時間和空間上形成兩個相同的脈沖磁場，使定子與轉子之間的氣隙中產生了一個旋轉磁場，在旋轉磁場的作用下，電機轉子中產生感應電流，電流與旋轉磁場互相作用產生電磁場轉矩，使電機旋轉起來。

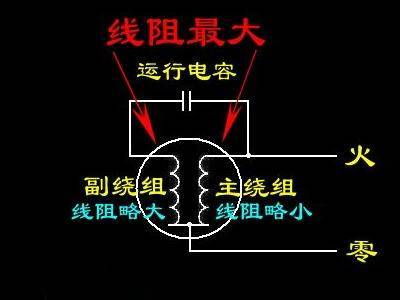

一般運行繞組（主線圈）線徑較粗一點，啟動繞組（副線圈）線徑較細，用萬用表量啟動繞組比運行繞組的電阻值稍大一點兒。
單相電機啟動原理分：
1、電阻啟動式（電冰箱電機等）；
2、電容啟動式（木工電刨電機等）；
3、電容運轉式（洗衣機、電風扇等）；

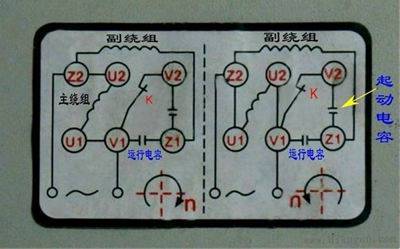

4、電容啟動運轉式。

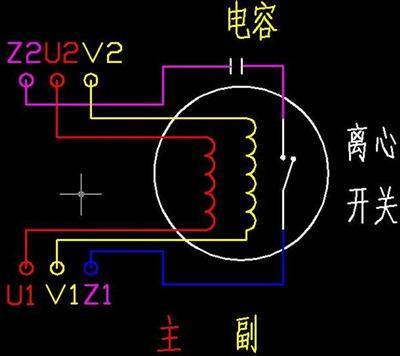

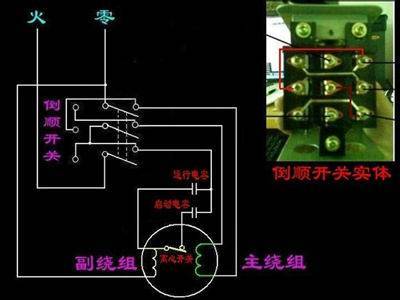

電容啟動式電機在電機啟動后電容就斷電了，斷電原理是在電機軸上有一個離心開關，達到一定轉速開關就斷了，如果斷不開啟動線包就會燒毀；電容運轉式電機電容在電機啟動或正常運轉時都在工作、如果電容容量變小將造成電機啟動困難，風扇轉慢，風速降低故障。
單相電容啟動電機所用電容大小：
150---180W洗滌電機用12----14微法
120---150W洗滌電機用10----12微法
80----120W洗滌電機用www.diangon.com8-----10微法
60----70W 脫水電機用5-----6微法
30----60W 脫水電機用4-----5微法
總之，還要考慮一下是鋁包電機還是銅線電機，是鋁線電機，電容還要稍微大一點。
更多電機信息請繼續關注東莞電機廠
