怎樣用萬用表確定三相異步電動機出線相序或轉向
在不通電的情況下，可用東莞電機下述方法確定一臺三相異步電動機的出線相序或轉向。

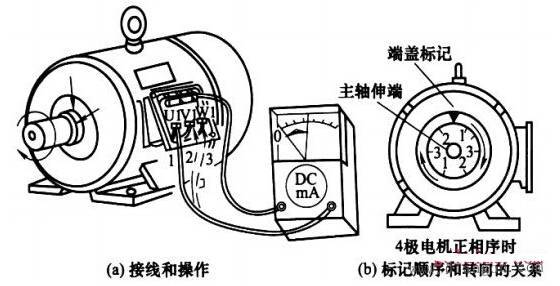

將電機三相繞組接成Y形。萬用表(指針式)置于直流mA(DC mA)擋。在電動機主軸伸端的端蓋上畫一個標記。
萬用表兩表筆分別接中性點和U1端。從主軸伸端盤動轉子使其順時針轉動。在轉動一周中，記下每次萬用表表針從。開始向正方向擺時軸伸圓周方向與端蓋標記相對的位置(點一個黃點或?qū)懮弦粋€“1”字)。一周所標點數是電動機的極對數，如2極電機為1個，4極電機為2個。
將表筆改接V1和中性點，重復上述操作。此時在軸伸上記下綠色標記或“2”。
再將表筆改接W1和中性點，重復上述操作。此時在軸伸上記下紅色標記或“3”。
東莞電機上述操作完成后，若標記黃、紅、綠或者1, 2, 3為逆時針順序排列所示，則該電動機出線U1, V1, W1分別與電源A, B, C(或L1, L2, L3)相相接時，從主軸伸方向看，電動機軸轉向應為順時針。反之應為逆時針。
