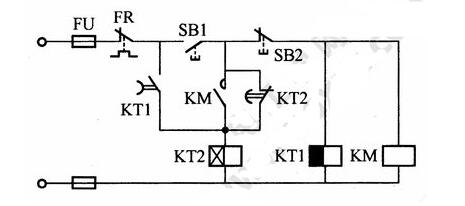

如下圖所示：電路是利用時間繼電器防止電壓波動造成電動機停車的電路。起動時按下起動按鈕SB1,接觸器KM和時間繼電器KT1、KT2相繼得電吸合，并經KM的常開觸點和KT1的常開延時斷開觸點自鎖。 另外KT2常閉延時斷開觸點延時。KM的主觸點閉合，電動機轉動。

        停止時，按下SB2，則KM、KT1斷電釋放，電動機停轉。KT1已閉合的常開觸點延時斷開，KT2斷電釋放，其常閉延時斷開觸點瞬時閉合。

        當電路電壓波動或短時停電時，KM、KT1、KT2均斷電釋放，電動機停轉。但KT1常開觸點延時斷開，如果電路電壓在KT1觸點未打開之前恢復正常，則KM和KT1線圈仍可經過KT1和KT2觸點得電自鎖，電動機自動起動。如果電壓在KT1延時觸點斷開之后恢復正常，則控制電路不通，電動機將不能自行起動。

        可根據電壓波動情況來整定KT1的延時時間，KT2的延時時間只要保證KM觸點的動作時間即可。
