東莞電機轉子繞組折算值探究
和變壓器相似，為了使用等效電路圖來簡化分析和計算，可把東莞電機的轉子繞組折算為一個相數、匝數和繞組系數都與定子側相同的等效轉子。轉子中所有的參數折算成定子側的后，在原有符號的右上角打一撇表示。而這個新的轉子多相電流系統能產生與原來一樣的轉子磁場，使得作為原邊的定子繞組中的各個物理量E1、I1、Fm、F1、Φm完全不受影響，而轉子側的各種功率和損耗也都不改變，因而東莞電機中的電磁本質和能量轉換關系均將保持不變。由于轉子對定子的影響是通過轉子磁動勢來實現的，因此上述的折算條件是：折算前后轉子磁動勢F2的大小和相位仍保持不變。折算方法與變壓器完全相同：
1．保持折算前后轉子磁動勢F2的大小不變，由
①式
得到轉子電流的折算值：
②式
2．由于東莞電機中主磁通Φm沒有任何改變，轉子繞組感應電動勢的大小在折算前后僅與繞組匝數和繞組系數有關，得電動勢折算值：
③式

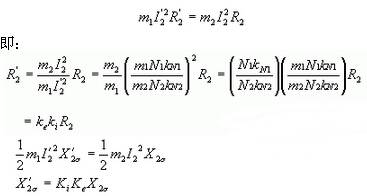

3．根據轉子上功率和損耗不變的原則，如由轉子銅耗和漏磁場儲能不變有：
④式

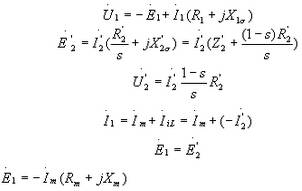

綜上所述，可得用轉子折算值表示的東莞電機的基本方程式組：
⑤式標簽: 電機 東莞電機
